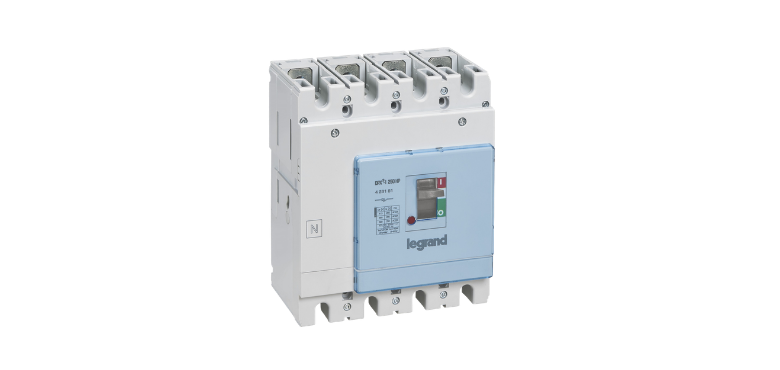

Disjoncteurs de puissance DPX³
Les disjoncteurs DPX³ 160 et DPX³ 250 permettent d’interrompre, de contrôler, d’isoler et de protéger les lignes électriques basse tension qui nécessitent des performances de moindre importance. Les disjoncteurs thermomagnétiques (DPX³ 160 ou 250) ou électroniques (DPX³ 250) sont montés sur un rail DIN. Avec l’arrivée des DPX³ 125 HP et DPX³ 250 HP en complément des DPX³ 630 en DPX³ 1600, Legrand propose une solution adaptée aux exigences de performance de toutes les installations pour des courants de 16 à 1600 A et des pouvoirs de coupure jusqu’à 100 kA. Les disjoncteurs DPX³ HP sont idéalement adaptés aux installations nécessitant des performances élevées (High Performances). Cette gamme se compose de disjoncteurs thermomagnétiques et électroniques et sont toujours fixés sur une plaque de montage.
Interrupteurs-sectionneurs DPX³-I
Ces interrupteurs ont les mêmes dimensions que les disjoncteurs DPX³, ce qui garantit une construction uniforme et cohérente dans le tableau de distribution. Les interrupteurs-sectionneurs peuvent ouvrir et séparer en toute sécurité des circuits avec des courants nominaux de 125 à 1600 A. Ils sont raccordés par les mêmes accessoires de commande et de signalisation que les disjoncteurs DPX³. Ils peuvent en outre être équipés d’une commande motorisée.

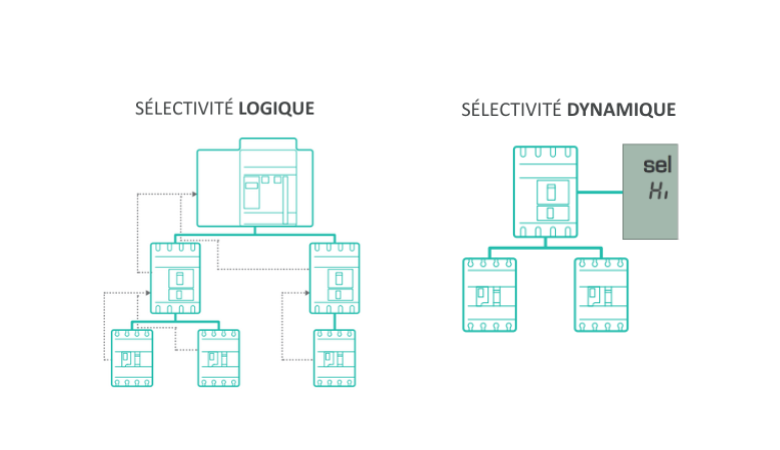

Sélectivité pour une continuité maximale
Sélectivité totale pour une continuité de service maximale
Gage de continuité de service, la sélectivité entre les disjoncteurs Legrand est optimale grâce aux performances améliorées des appareils DPX³.
- Sélectivité logique : obtenue grâce à la communication entre les disjoncteurs électroniques DPX³ (et/ou DMX³) interconnectés grâce à une liaison filaire externe.
- Sélectivité dynamique : Les DPX³ électroniques disposent d’un réglage à 2 positions : low pour un niveau de sélectivité normal, high pour un niveau de sélectivité élevé. Les disjoncteurs électroniques réglés sur High ont un léger retard de déclenchement qui permet d’obtenir un haut niveau de sélectivité même pour les courants de court-circuit les plus élevés.

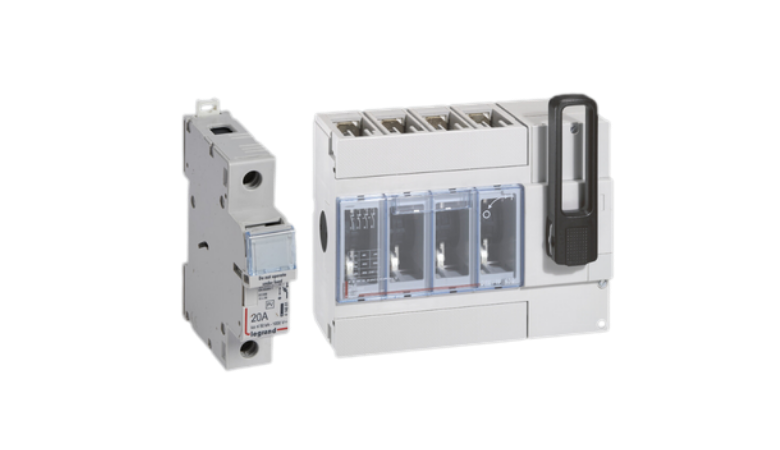

Auxiliaires et configuration optimale
Un choix d'auxiliaires pour une configuration optimale
La multitude de possibilité offerte par les nombreux auxiliaires et accessoires DPX³ permet de s’adapter à toutes les installations et à toutes les configurations de tableau.
- Auxiliaires électriques faciles à installer et à câbler
- Commandes rotatives et commandes motorisées latérales et frontales (DPX³ 160/250)
- Accessoires de raccordement : plages de raccordement, bornes à cages, épanouisseurs, prises arrière...

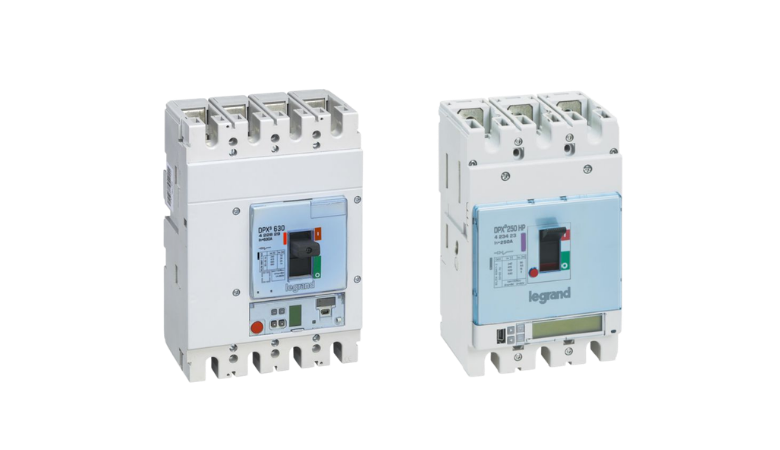

Compléments techniques et maintenance simplifiée
Les valeurs peuvent être lues directement sur l'écran intégré ou via une connexion Modbus en option pour une lecture à distance.
Les méthodes de sélectivité applicables permettent une continuité optimale du fonctionnement et donc une grande disponibilité du système.
Une gamme complète d'accessoires électriques et mécaniques coordonnés simplifie nettement l'installation et la maintenance ultérieure du système.
Avec le connecteur optionnel, on peut débrocher la puissance tout en gardant les auxiliaires fonctionnels pour les tests.
Le verrouillage par serrure ou cadenas empêche de remettre l’appareil en service sur sa base lors des opérations de maintenance.
Grâce à sa batterie interne, l’unité de protection des DPX³ électroniques peut être réglée en atelier avant l’insertion du disjoncteur sur sa base.
