DPX³-Leistungsschalter
Die DPX³ 160 und 250 Leistungsschalter dienen zum Schalten, Trennen und Schützen von Niederspannungsstromkreisen mit geringeren Leistungsanforderungen. Sie sind als thermomagnetische (160/250) oder elektronische Ausführung (250) erhältlich und für die Montage auf DIN-Schiene vorgesehen. Mit den Modellen DPX³ 125 HP und 250 HP, ergänzend zu DPX³ 630 und 1600, deckt die Serie den Bereich von 16 bis 1600 A sowie Ausschaltleistungen bis 100 kA ab. Die DPX³ HP-Geräte sind für hohe Leistungsanforderungen ausgelegt und als thermomagnetische oder elektronische Varianten zur Montage auf Montageplatte verfügbar.
Trennschalter DPX³-I
Diese Schalter haben die gleichen Abmessungen wie die DPX³-Leistungsschalter, was eine einheitliche und stimmige Bauweise im Schaltschrank gewährleistet. Geeignet zum sicheren Trennen von Stromkreisen mit 125 bis 1600 A. Kompatibel mit dem Steuer- und Signalisierungszubehör der DPX³-Serie und optional mit motorischem Antrieb erhältlich.
Selektivität für maximale Kontinuität
Volle Selektivität für maximale Dienstkontinuität
Als Garant für die Kontinuität des Betriebs ist die Selektivität zwischen den Legrand-Leistungsschaltern dank der verbesserten Leistung der DPX³-Geräte optimal.

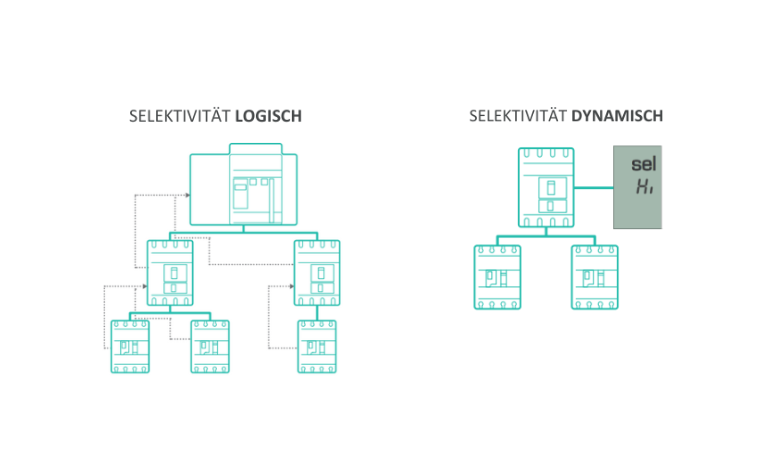

- Logische Selektivität: Wird durch die Kommunikation zwischen den elektronischen Leistungsschaltern DPX³ (und/oder DMX³) erreicht, die über eine externe Drahtverbindung miteinander verbunden sind.
- Dynamische Selektivität: Elektronische DPX³ verfügen über eine 2-stufige Einstellung: Low für ein normales Selektivitätsniveau, High für ein hohes Selektivitätsniveau. Elektronische Leistungsschalter, die auf High eingestellt sind, haben eine leichte Auslöseverzögerung, wodurch selbst bei höchsten Kurzschlussströmen ein hohes Selektivitätsniveau erreicht wird.
Hilfsmittel und optimale Konfiguration
Eine grosse Auswahl an Zubehör für die optimale Gerätekonfiguration
Die Vielzahl an Möglichkeiten, die durch die zahlreichen Hilfsgeräte des DPX³ angeboten werden, ermöglicht es, sich an alle Installationen und Schalttafelkonfigurationen anzupassen.
- Leicht zu installierende und zu verkabelnde elektrische Hilfseinrichtungen.
- Drehschalter und motorisierte Bedienelemente an der Seite und an der Vorderseite (DPX³ 160/250).
- Anschlusszubehör: Käfigklemmen, Anschlussverbreiterung, rückseitige Anschlüsse...
Technische Ergänzungen und vereinfachte Wartung
Die Werte können direkt auf dem eingebauten Display oder über eine optionale Modbus-Verbindung zur Fernablesung abgelesen werden.
Die anwendbaren Selektivitätsmethoden ermöglichen eine optimale Betriebskontinuität und damit eine hohe Systemverfügbarkeit.
Ein umfassendes Angebot an aufeinander abgestimmten elektrischen und mechanischen Zubehörteilen vereinfacht die Installation und spätere Wartung des Systems deutlich.
Mit dem optionalen Steckverbinder ist es möglich, die Stromversorgung zu trennen, während die Hilfsfunktionen für Testzwecke funktionsfähig bleiben.
Das Sperren mittels Schloss oder Vorhängeschloss verhindert, dass das Gerät während Wartungsarbeiten wieder auf seiner Basis aktiviert wird.
Dank der internen Batterie kann die elektronische DPX³-Schutzeinheit in der Werkstatt eingestellt werden, bevor der Leistungsschalter auf sein Chassis gesetzt wird.
