System in Busbars
Legrand begleitet Sie während Ihrer Projekte
Optimieren Sie Ihre elektrische Infrastruktur mit intelligenten und platzsparenden Optionen, die zuverlässige und anpassbare Stromversorgung für verschiedene Anwendungen bieten. Erleben Sie verbesserte Skalierbarkeit, vereinfachte Installation und optimierte Energieverteilung mit unseren modernen Stromschienen-Lösungen. Angesichts der steigenden Nachfrage nach Internetdiensten und intelligenter Technologie benötigen Rechenzentren mit hoher Leistung höhere Stromdichten.
Die Integration von KI hat die Leistungsanforderungen erheblich verändert. Unsere Stromschiene bieten kompakte Hochstromverteilung mit aussergewöhnlicher Sicherheit und Leistung, die den sich entwickelnden Anforderungen moderner Rechenzentren gerecht wird. Besonders in Kombination mit Echtzeitüberwachung und Alarmsystemen gewährleisten sie höchste Zuverlässigkeit.
Low power LBplus Data von 25 bis 63 A
Stellt Strom grossflächig zur Verfügung und ermöglicht die Versorgung von Leuchten. Dank ihrer Steifigkeit können sie hohen mechanischen Belastungen standhalten und gleichzeitig die geltenden Normen einhalten
Beleuchtungskanal Zucchini
LBplus erfüllt effizient alle Anforderungen an Beleuchtung und Stromverteilung mit Stromstärken zwischen 25 und 63 A.
Das installierte System garantiert eine Schutzart von IP 55.
- Typ-A-Schienen für den Standardgebrauch mit Aufhängungen alle drei Meter;
- Typ-B-Schienen mit einem Befestigungsabstand von bis zu 7 Metern.
Zwei, vier, sechs oder acht Leiter werden in der vorgefertigten Rohrleitung vorhanden sein.

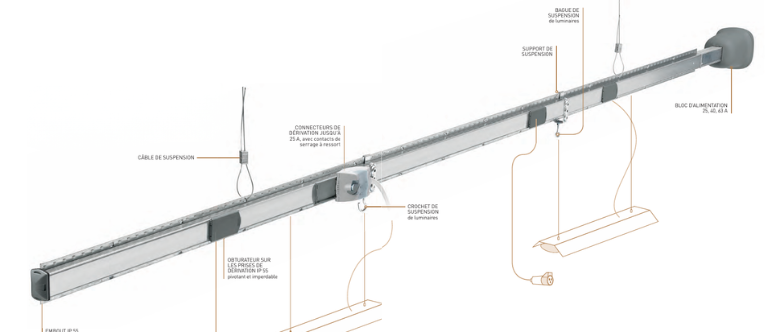

Installation von LBplus
- Die B-Typ-Rohrleitung ist eine halogenfreie Lösung und kann daher für Anwendungen gemäss Artikel 104 der NIN verwendet werden.
- Im Bereich der vorkonfektionierten Steckverbinder bietet Legrand eine Lösung mit halogenfreien Kabeln an.
Eigenschaften von LBplus DATA Kanälen
- Design für Wand- und Deckenbefestigung
- Montagezubehör, das in kompletten Befestigungssets angeboten wird
- Robuste Produkte der LBplus-Reihe, die unter Berücksichtigung des ästhetischen Aspekts entworfen wurden
- Integration neuer Stromsensoren, die für den Transport von Strom und Datensignalen geeignet sind
Medium power MR/MS von 63 bis 1000 A
Kompakte Lösung für die Verteilung von geringen und mittleren Strömen, die die Energieverteilung in Bürogebäuden über Steigleitungen ermöglicht sowie die Schaffung von Netzwerken für industrielle Anwendungen
Flexible Winkelstücke
Ermöglicht die Reduzierung der Anzahl der Referenzen: Ein flexibler Bogen dient sowohl als vertikaler als auch als horizontaler Bogen, zur Versorgung von Beleuchtungs-
Schaltungen und zur Energieverteilung in Industriegebäuden.
- Akzeptieren einen Strom von 63 A bis 160 A
- IP 52/IP 55 mit Blenden und Verschlüssen gemäss IEC 60 529
- Gehäuse aus feuerverzinktem Stahl
MS-Kanäle von 63 bis 160 A
Für die Versorgung von Beleuchtungsleitungen und die Energieverteilung in Werkstätten, Grossmärkten, Labors usw.
- Leiter aus Aluminium oder Kupfer
- Entspricht den Normen EN 60439-1 und -2
- IP 40 oder IP 55 mit nicht entfernbaren Schutzvorrichtungen
für Steckdosen und Abzweigkupplungen
MS-Kanäle von 160 bis 1000 A
Für den Aufbau von Verteilungs- und Steigleitungen in Dienst-
leistungsgebäuden und für die Energieversorgung in einer industriellen Umgebung.
- Leiter aus Aluminiumlegierung, galvanisch behandelt
- Entspricht den Normen EN 60439-1 und -2
- IP 52 oder IP 55 mit Schutzvorrichtungen
- IK 10
- Die Elemente können mit feuerfesten Kabeldurchführungen
ausgestattet werden
High power SCP von 630 bis 6300 A
Massgeschneiderte Lösungen ermöglichen es Ihnen, Produkte und Dienstleistungen zu erhalten, die auf Ihre spezifischen Anforderungen zugeschnitten sind.

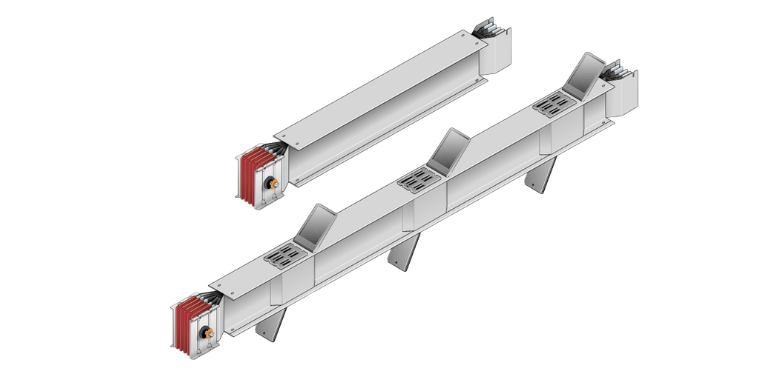

SCP-Kanal 630 bis 6300 A
Geschützte Kompaktkanäle mit oder ohne Bypass-Fenster
- 1 oder 2 Sammelschienen aus Kupfer oder Aluminium
- IP 55
- Verzinktes Stahlblech: St. 1,5 mm
- Hervorragende mechanische Festigkeit und gute Wärmeableitung
- Feuerwiderstand EI 120
- Vollständig geschlossene Struktur, die absolute Sicherheit gegen direkte Berührung gewährleistet
- Geringer Platzbedarf zur Optimierung der Laufwege und zur optimalen Nutzung des verfügbaren Raums

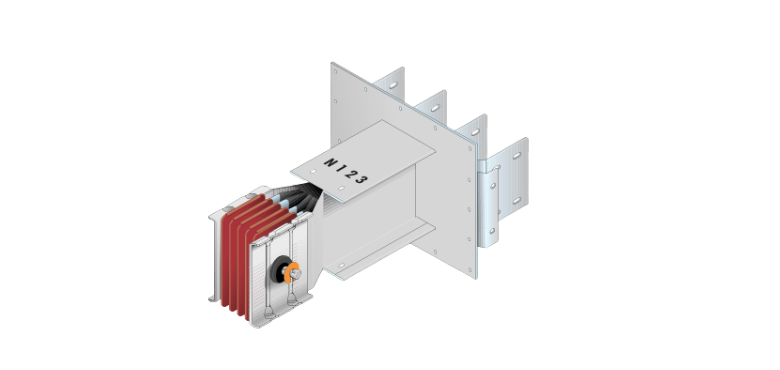

SCP/XL³-Verbindungen: Ein Teil perfekte Kompatibilität
- Verstärkte starre Struktur für die Verteilung von Energie und Antriebskraft in Industriegebäuden
- Die SCP-Zuführungen ermöglichen die Verbindung zwischen der vorgefertigten Rohrleitung und dem NSHV durch Aufblähen der 3P+N-Leiter aus Aluminium mit 5-facher galvanischer Behandlung auf der gesamten Oberfläche
- Nennstrom von 630 bis 4000 A
- Entspricht den Normen IEC EN 60439-1 und 2

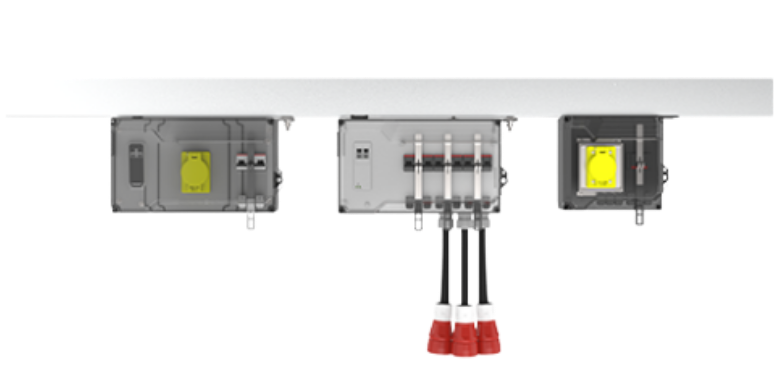

Starline Stromschienen
Starline Stromschienen ist ein Stromverteilungssystem in luftiger Höhe, das sich auf dem Markt durch seine außergewöhnliche Leistung auszeichnet und verhindert, dass Kabel die Belüftungsöffnungen blockieren.
Vorteile
- Einfache Installation in der Höhe
- Keine Änderungen an der Verkabelung, wenn ein weiteres Serverrack hinzugefügt wird
Eigenschaften der Starline Stromschienen
- Niedrigere Gesamtbetriebskosten: Wegfall von Verteilerkästen, langen Leitungen, langen Kabelwegen und hohen Installations- und Wartungskosten.
- Flexibilität: Anpassbar an den Bedarf: Anzahl und Art der Steckdosen, Schutzschalter, Eingangsleitungen, Verfolgung des Stromverbrauchs usw. Ermöglicht eine sehr einfache Erweiterung, Neukonfiguration oder Verlagerung von Vorgängen.
- Zuverlässigkeit: Verfügt über einen exklusiven Anschlussmodus (Drehbefestigung). Wenn diese Boxen in der Stromschiene um 90 Grad gedreht werden, gewährleistet dieser Mechanismus eine konstante und zuverlässige Verbindung, die Stromausfälle vermeidet.
Power Bar von 40-60 A
- - Elektrische Anschlüsse dort neu anordnen, wo Sie sie benötigen
- - Beseitigen Sie die Notwendigkeit einer zusätzlichen Befestigungsstruktur
- - Der IP50-Stecker baut praktisch alle verfügbaren Beleuchtungsanlagen ein (separat zu bestellen)
Power Bars 60 und 100 A
- - Ordnen Sie die elektrischen Anschlüsse dort an, wo Sie sie benötigen
- - Verschiedene Optionen für die Stromversorgung: über das Ende, die Oberseite oder die Unterseite der Stromschiene
- - Anpassbare Anschlusseinheiten, die nach den Anforderungen des Kunden gefertigt werden
Stromschienen mit 100 und 225 A
- - Elektrische Anschlüsse dort neu anordnen, wo sie benötigt werden; keine Neuverkabelung erforderlich
- - Anpassbare Anschlusseinheiten, die nach den Anforderungen des Kunden gefertigt werden
- - Patentierte Kupfer- und U-förmige Sammelschienen sorgen für eine zuverlässige und durchgängige elektrische Verbindung
- - Optional integriertes Mehrwert- und Messzubehör
Stromschienen mit 250, 400, 630, 800, 1000 und 1200 A
- - Elektrische Anschlüsse dort neu anordnen, wo Sie sie benötigen; keine Neuverkabelung oder neue Kabel erforderlich
- - Einfache Installation und sehr wenig bis gar keine Wartung erforderlich
- - Anpassbare Anschlusseinheiten, die nach den Anforderungen des Kunden gefertigt werden
- - Patentierte Kupfer- und U-förmige Sammelschienen sorgen für eine zuverlässige und durchgängige elektrische Verbindung
- - Optional integriertes Mehrwert- und Messzubehör
