Massgeschneiderte elektrische Schalttafeln: zuverlässig und einfach

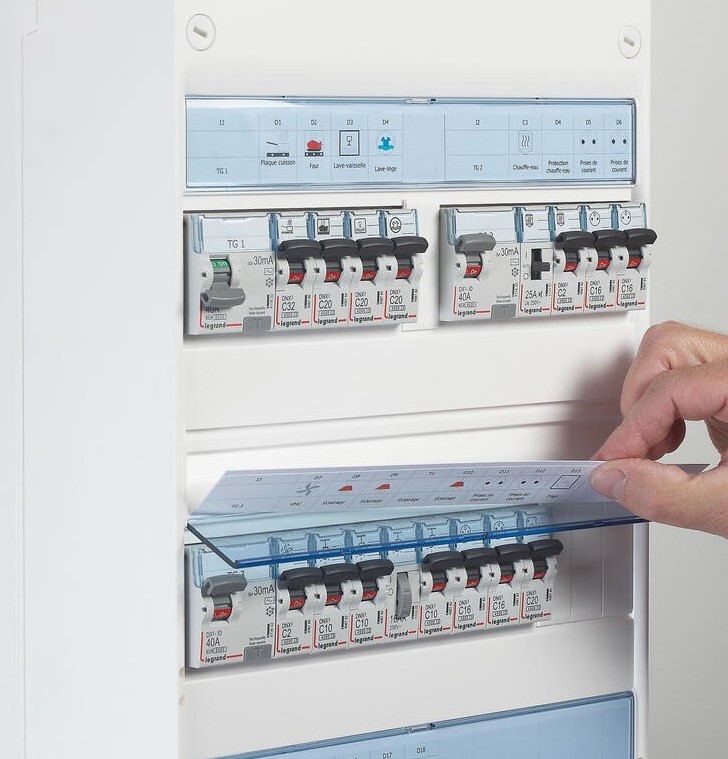

Verteilerkästen und -schränke
Mit unseren Gehäusen und Schaltschränken bieten wir zuverlässige Schaltanlagen, die einfach zu montieren sind und sich auch für die anspruchsvollsten Anwendungen bestens eignen.
Mit unserer Software XLPro³ können Sie die Gestaltung Ihrer Verteilung einfach und schnell durchführen.
Wenn Sie spezielle Anforderungen haben, bieten wir Ihnen auch eine spezielle Reihe von Schaltschränken und -kästen an, die komplett für den Einsatz im Bauwesen und in der Industrie bestimmt sind.
Modulare Gehäuse
Legrand bietet eine breite Palette an Elektroverteilern an, von kleinen Aufputzverteilern über Unterputz- und Hohlraumverteiler bis hin zu Verteilern für Feuchträume.
JUMBO-Verteiler
Der JUMBO-Verteiler ist als Starkstrom- oder als Kombiverteiler erhältlich. Der Kombiverteiler vereint Starkstrom und Multimedia unter einer Tür und bietet viel Platz auf kleinem Raum. Der JUMBO Unterputzkasten ermöglicht die Montage an der Wand oder in Hohlwänden.
DRIVIA-Verteiler und Klemmenabdeckungen
Die Drivia Aufputzgehäuse (13 bis 52 Module) können dank ihres optimalen Verdrahtungsvolumens auch in kleinen Einbauräumen verwendet werden. Die Klemmenabdeckungen mit 2 bis 9 Modulen eignen sich hervorragend, um einige Stromkreise hinzuzufügen.
EKINOXE-Verteiler
Die Ekinoxe Verteiler werden zur Unterputzmontage in Mauerwerk oder Hohlwand eingesetzt. Häufig werden sie im Wohnungsbau, Hotels, Büroflächen etc. verwendet
Verteilerkasten PLEXO³
Die wasserdichten Klemmenabdeckungen und Aufputzverteiler von Plexo³ eignen sich dank ihrer Schutzart IP 66 perfekt für Außeninstallationen und industrielle Umgebungen usw.
XL³ 125 Verteiler
Der Aufputzverteiler XL³ 125 ist dank seiner Breite von 18 Modulen pro Reihe der ultimative Standardschrank für die Hausinstallation. Seine Eleganz in Kombination mit dem Komfort der Verkabelung macht ihn zum idealen Verteilerkasten für den Wohnbereich.
XL³ 160 Aufputz und Unterputzverteiler
Kunststoff- oder Metallausführung, Aufputz oder Unterputz, Kapazität von 24 bis 144 Modulen.
XL³ S 160 Verteiler
Metallgehäuse mit Standardausstattung und sowohl für kleine als auch für grosse Installationen geeignet (bis zu 288 Module).
XL³ 400 Verteiler
Die Wand- und Standschränke der XL³ 400-Reihe sind aus Kunststoff oder Metall erhältlich. Sie verteilen Strom bis zu 400 A und sind in den Höhen 600 mm bis 1900 mm und einer Breite von 24 Teilungseinheiten pro Reihe erhältlich. Sie können mit einer Kabelzone kombiniert werden.
XL³ S 630 Verteiler
Die vormontierten Metallgehäuse und -schränke XL³ S 630 können mit Geräten mit einer Leistung von bis zu 630 A bestückt werden. Sie sind in Breiten von 16, 24 oder 36 Modulen und Höhen von 800 bis 2300 mm erhältlich. Die Tiefe dieser Schränke beträgt nur 24,9 cm.
Plexo³
Wasserdichte Plexo³-Gehäuse
Mit Kapazitäten von 2 bis 72 Modulen erfüllt das wasserdichte Plexo³ IP 65 / IK 09-Angebot Ihre vielfältigen Konfigurationsanforderungen. Es werden einreihige Gehäuse mit 2 bis 8 Modulen, ein- bis dreireihige Gehäuse mit 12 Modulen und ein- bis vierreihige Gehäuse mit 18 Modulen angeboten.
Die Plexo³-Gehäuse verfügen über eine optimierte Kabelführung und ein optimiertes Kabelmanagement für eine problemlose Verkabelung: 45 mm Abstand unter den Schienen, 150 mm Abstand zwischen den Schienen für die Verwendung des vertikalen Kamms, 38 mm seitlicher Abstand, Kabelführungsbänder, ausziehbares Chassis, abnehmbare Schiene in der Reihe.
Highlights der Plexo³-Reihe
Multifunktionale Hülle
Der Multifunktionsschacht ermöglicht die Installation zusätzlicher Funktionen: P17 Tempra Pro 16 A und 32 A Industrie-Steckdosen mit einheitlichem Achsabstand, Plexo IP 55 Unterputz-Steckdosen, Osmoz-Steuereinheiten, modulare Schiene am Boden des Schachtes.
Sie wird mit Scharnieren geliefert, die die Haube und den Boden des Gehäuses miteinander verbinden, und lässt sich dank einer Zwillingsbaugruppe mit den Gehäusen mit 12 und 18 Modulen kombinieren.
Direkter Zugriff auf den Kasten
- Seitliche Vorstanzungen für die direkte Befestigung von Unterputzmechanismen aus dem Plexo-Programm (ab 2 Reihen).
- Original vormontierte ISO-Endkappen mit Direktperforation (IP 65/IK 09 garantiert bei eingeführtem Kabel).
- Kabeleingänge, die Kabelverschraubungen aufnehmen können.
ATLANTIC Metall-Wandgehäuse
Wandgehäuse aus Metall, die für Anwendungen im Dienstleistungssektor und in der Industrie geeignet sind.
Eigenschaften:
- IP 66 und IK 10
- Texturierte Polyesterbeschichtung (Dicke 60 μ)
ATLANTIC Edelstahl-Wandgehäuse
Wandgehäuse aus rostfreiem Stahl, geeignet für die anspruchsvollsten Umgebungen, z. B. in der Lebensmittel- und Wasseraufbereitungsindustrie, der Pharmaindustrie und der chemischen Industrie.
Eigenschaften:
- IP 66 und IK 10
ATLANTIC HD-Edelstahl-Wandgehäuse
Die Edelstahlgehäuse "HD" (Hygienic Design) sind speziell für die anspruchsvollsten Umgebungen geeignet, wie z. B. die Lebensmittelindustrie.
MARINA - Kunstoffverteiler IP66
Glasfaserverstärkte Kunststoffverteiler für den Aussenbereich. Mit seiner Schutzklasse IP66 und IK10 ist MARINA bestens geeignet für korrosive Umgebungen und bei klimatischen Veränderungen.
Metallschränke ALTIS
Metallschränke für Industrieinstallationen, als Einzel- oder Anreihschrank. Schutzklasse IP55 und IK10. ALTIS hat eine strukturierte Polyesterbeschichtung (80μ) und weist somit eine ausgezeichnete Beständigkeit gegen Korrosion und chemische Substanzen auf.
XL³ 400 Verteilerschränke
Die bestückbaren XL³ 400-Gehäuse und -Schränke aus Kunststoff oder Metall sorgen für eine Energieverteilung von bis zu 400 A. Mit Höhen von 600 bis 1900 mm und einer Kapazität von 24 Modulen pro Reihe. Sie können mit einem Kabelzone ausgestattet werden.
XL³ S 630 Verteilerschränke
Die vormontierten Metallgehäuse und -schränke XL³ S 630 können mit Geräten mit einer Leistung von bis zu 630 A bestückt werden. Sie sind in Breiten von 16, 24 oder 36 Modulen und Höhen von 800 bis 2300 mm erhältlich. Die Tiefe dieser Schränke beträgt nur 24,9 cm.
XL³ 800 Verteilerschränke
XL³ 800 Wand- und Bodengehäuse aus Metall, die bis zu 800 A aufnehmen können und in 2 Breiten (24 oder 36 Module) und mit Höhen von 1050 bis 1950 mm erhältlich sind.
XL³ S 4000 Schränke
Die vormontierten Metall-Schränke XL³ S 4000 bieten eine Standard-Lösung bis 4000 A.
XL³ 4000 Schränke
Die zusammensetzbaren Metallschränke XL³ 4000 bieten eine hochwertige Lösung bis 4000 A und erfüllen die anspruchsvollsten Kriterien (Trennform 4b, Servicegrad IS333).
XL³ 6300 Schränke
Die zusammensetzbaren Metallschränke XL³ 6300 bieten die Möglichkeit, offene Leistungsschalter bis 6300 A unterzubringen.
