Name: Brandschottmodule
Brand: Legrand

Baulicher brandschutz muss kontinuierlich gewährleistet

Brandschutzmodul EZ-PATH

Die Aufrechterhaltung der Funktion im Brandfall stellt ein wesentliches Element der Gebäudeplanung dar. Bei einem Brand müssen die Sicherheitsanlagen eine gewisse Zeit lang ungestört weiter funktionieren.Daher ist es wichtig, dass sowohl die Kabel als auch die Kabelführungssysteme (Kabelkanäle, Kabelschächte und Kabelleitern) die Installationen stützen.Die ständige Weiterentwicklung von Elektro- und Datenkommunikationsanlagen erfordert einfach anzuwendende feuerfeste Lösungen.Legrand führt EZ-Path ein, eine feuerhemmende Lösung, die sowohl die Anforderungen an die Nutzung eines modernen Gebäudes als auch die gesetzlichen Brandschutznormen und -verpflichtungen erfüllt.

mehr erfahren

Was bedeutet funktionserhalt im Brandfall?

Im Falle eines Brandes ist es wichtig, dass Notbeleuchtung, Notausgangsschilder und Feueralarmsysteme noch eine Zeit lang zuverlässig funktionieren. Die Funktionserhaltungssysteme im Brandfall müssen es ermöglichen, die Funktion der elektrischen Anlage während des Brandes für 30 bis 90 Minuten aufrecht zu erhalten. Das Thema Brandbekämpfung ist immer noch oft verwirrend. Es gibt drei verschiedene Konzepte:

Feuerwiderstand
Instandhaltung der Isolierung
Aufrechterhaltung der Funktion

Die Grundlagen des Brandschutzes

Was sind Feuerwiderstandsklassen?

Feuerwiderstandsklassen oder auch Brandschutzklassen sind Klassen, in die Baustoffe oder Bauteile nach ihrer Feuerwiderstandsdauer eingestuft werden. Die Feuerwiderstandsdauer stellt die Mindestdauer in Minuten dar. Dies wird durch den Buchstaben F angegeben ( F30, F60, F90). Die Prüfung erfolgt nach Norm DIN 4102-2.

Was ist die Feststellung des Isolationhalts?

Diese Prüfung erlaubt die Feststellung des Isolationserhalts bei direkter Flammeinwirkung (FE). Diese ist in der Regel nach DIN VDE 0472 Teil 814 geprüft worden. Das Ergebnis wird in der Regel mit den Buchstaben FE angegeben (FE180 bedeutet z.B., dass die Ader des Kabels mindestens 180 Minuten lang gegen die Wirkung von Feuerflammen geschützt ist).

Was ist Aufrechterhaltung der Funktion?

Die Aufrechterhaltung der Funktion im Brandfall betrifft den Feuerwiderstand der elektrischen Anlage. Wesentliche Teile der Anlage, die Signale an Notbeleuchtung, Evakuierungseinrichtungen, Feueralarmsysteme und andere Sicherheitseinrichtungen übertragen, müssen dieses Signal im Brandfall für eine bestimmte Zeitspanne weitergeben, damit die im Gebäude befindlichen Personen das Gebäude sicher verlassen können.

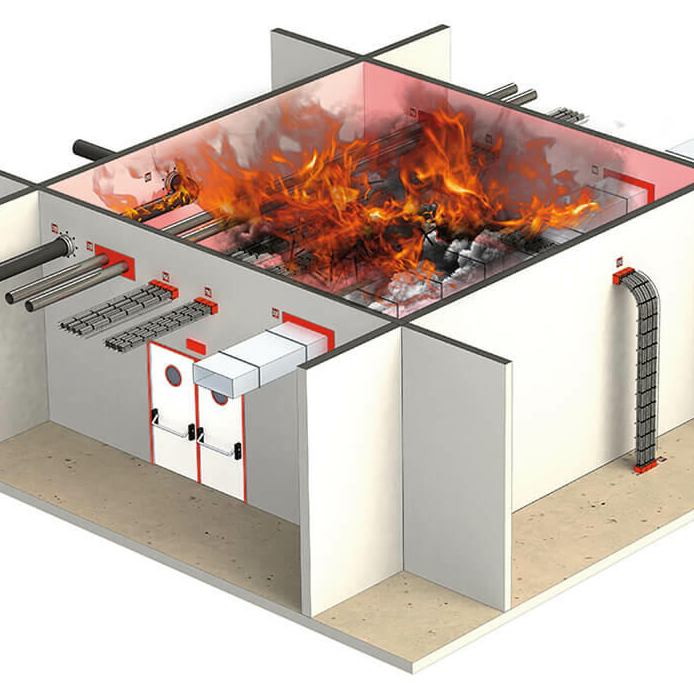

EZ‑Path: eine kontinuierliche Lösung für den passiven Brandschutz

EZ-Path Funktionalitäten

Das EZ-Path-Feuermodul enthält einen Schaum, der sich ab einer Temperatur von 177°C oder in direktem Kontakt mit einer Flamme ausdehnt. In weniger als einer Minute dehnt sich der Schaum auf das 16-fache seines Volumens aus, füllt die Öffnungen aus und blockiert den Durchgang. Die feuerfeste Abdichtung der Wand wird wiederhergestellt, wodurch die Ausbreitung des Feuers verhindert wird: Das Eigentum wird geschützt und die Evakuierung ist sicher.

Benutzer-und Wartungsfreundlichkeit

Einzigartige und einfache PlatzierungGeringere Zwischenwartung (keine Notwendigkeit, Löcher zu verschliessen)Permanente Brandschott-Funktion (auch ohne Kabel)Verdrahtungsänderungen ohne AbbrucharbeitenKeine unnötige Belästigung durch Staub und LärmWiederverwendbares ProduktVerwaltungsvereinfachung (Rechnungskontrolle, Planung, Kontrolle der Aktivitäten Dritter)
