Système à Busbars
Canalisations électriques : performance, sécurité et évolutivité
Optimisez votre infrastructure électrique avec des solutions intelligentes et compactes, offrant une alimentation fiable et modulable pour diverses applications. Découvrez une meilleure évolutivité, une installation simplifiée et une distribution d’énergie optimisée grâce à nos systèmes modernes de rails électriques. Avec la demande croissante en services Internet et technologies intelligentes, les centres de données haute performance nécessitent des densités de courant plus élevées.
L’intégration de l’IA a considérablement modifié les besoins en puissance. Nos rails électriques offrent une distribution compacte de courant élevé, alliant sécurité et performance exceptionnelles, répondant aux exigences évolutives des centres de données modernes. Associés à la surveillance en temps réel et aux systèmes d’alerte, ils garantissent une fiabilité maximale.

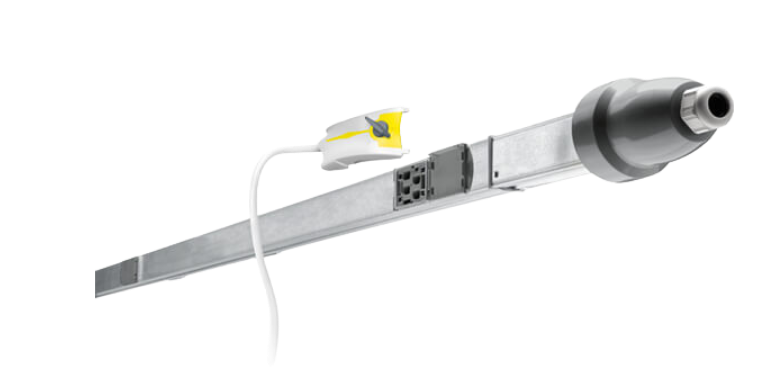

Low power LBplus Data de 25 à 63 A
Mettent à disposition le courant sur de grandes surfaces et permettent l'alimentation de luminaires. Leur rigidité leur permet de supporter des charges mécaniques élevées tout en respectant les normes en vigueur

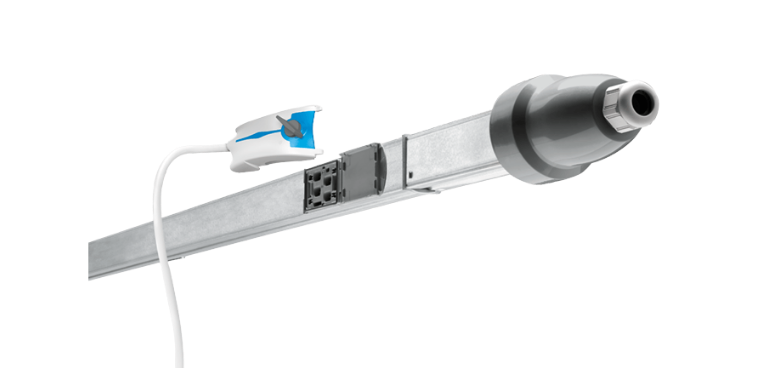

Canalisation d'éclairage Zucchini
LBplus répond efficacement à toutes les demandes d’éclairage et de distribution de courant, avec des intensités comprises entre 25 et 63 A. Le système installé garantit un degré de protection IP 55.
- Rails type A pour un usage standard avec suspensions tous les trois mètres,
- Rails type B avec une distance de fixation pouvant atteindre 7 mètres.
Deux, quatre, six ou huit conducteurs seront présents dans la canalisation préfabriquée.

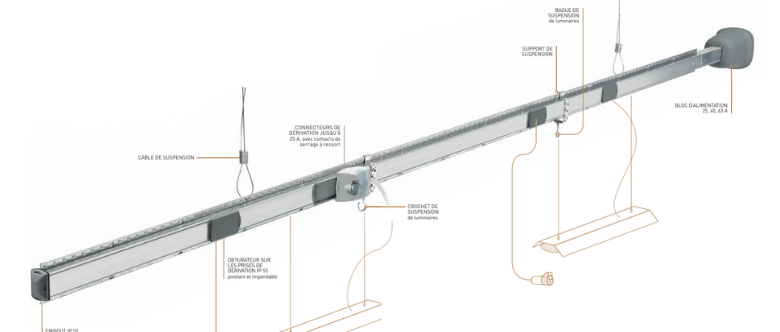

Installation de LBplus
La canalisation type B est une solution en zéro halogène et peut, de ce fait, être utilisée pour répondre à des applications qui sont soumises à l’article 104 de la R.G.I.E.
Dans la gamme des connecteurs précâblés, Legrand offre une solution avec des câbles zéro halogène.
Propriétés des canalisations LBplus DATA
- Conception pour fixation murale et au plafond
- Accessoires de montage proposés dans des kits de fixation complets
- Produits robustes de la gamme LBplus conçus en tenant compte de leur aspect esthétique
- Intégration de nouveaux capteurs de courant adaptés au transport de l’électricité et des signaux de données
Medium power MR/MS de 63 à 1000 A
Solution compacte pour la distribution de petits et moyens débits et permettent la distribution d'énergies dans les locaux tertiaires par colonnes montantes, ainsi que la création de réseaux force motrice dans les locaux industriels
Coudes flexibles
Permet la diminution du nombre de références : un coude flexible sert à la fois de coude vertical ou horizontal, à l'alimentation des circuits d'éclairage et la distribution d'énergie dans les locaux industriels.
- Acceptent une intensité de 63 A à 160 A
- IP 52/IP 55 avec obturateurs et fermetures suivant IEC 60 529
- Enveloppe en acier galvanisé à chaud
Canalisations MS de 63 à 160 A
Pour l’alimentation de lignes d’éclairage et la distribution d’énergie dans les ateliers, grandes surfaces, laboratoires, etc.
- Conducteurs en aluminium ou cuivre
- Conformes aux normes EN 60439-1 et 2
- IP 40 ou IP 55 avec protections inamovibles des prises et
accouplements de dérivation
Canalisations MS de 160 à 1000 A
Pour la réalisation de la distribution et de colonnes montantes dans des locaux tertiaires et la fourniture d’énergie dans un environnement industriel.
- Conducteurs en alliage aluminium traités par galvanisation
- Conformes aux normes EN 60439-1 et 2
- IP 52 ou IP 55 avec protections
- IK 10
- Les éléments peuvent être dotés de passages de câbles
ignifugés
High power SCP de 630 à 6300 A
Les solutions sur mesure vous permettent de bénéficier de réponses produits et de services adaptés à vos requêtes les plus spécifiques

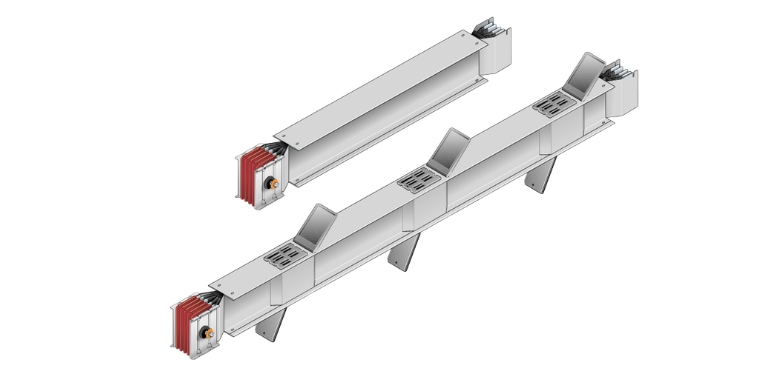

Canalisation SCP 630 à 6300 A
Canalisations compactes protégées avec ou sans fenêtre de dérivation
- 1 ou 2 jeux de barres cuivre ou aluminium
- IP 55
- Tôle d'acier galvanisée : Ep. 1,5 mm
- Excellente tenue mécanique et bonne évacuation de la chaleur
- Résistance au feu EI 120
- Structure fermée complètement, garantissant une sécurité totale contre les contacts directs
- Faible encombrement pour optimiser le cheminement et utiliser au mieux l'espace disponible

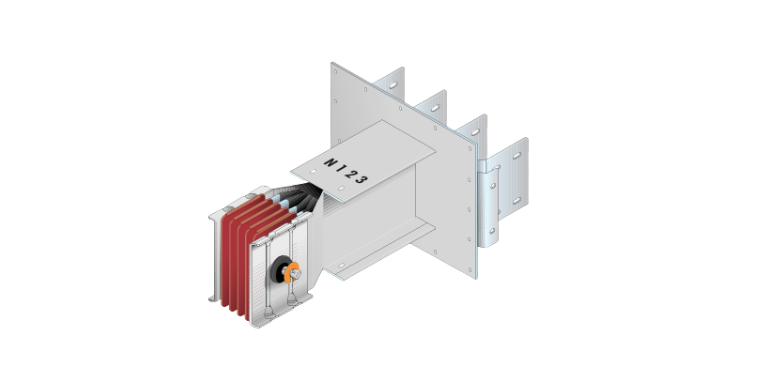

Liaisons SCP/XL³ : Une partie parfaite compatibilité
- Structure rigide renforcée pour la distribution d'énergie et de force motrice dans les locaux industriels
- Les arrivées SCP permettent la liaison entre la canalisation préfabriquée et le TGBT par épanouïssement des conducteurs 3P+N en aluminium avec traitement galvanique 5 couches sur toute la surface
- Courant nominal de 630 à 4 000 A
- Conforme aux normes IEC EN 60439-1 et 2

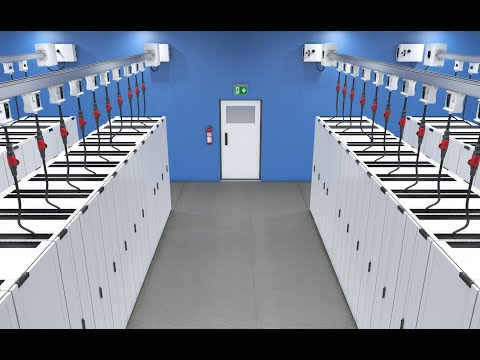

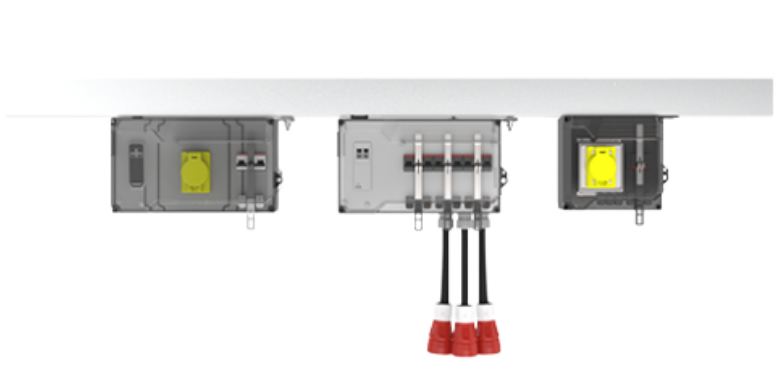

Starline Track Busway
Starline Track Busway est un système de distribution électrique en hauteur qui se distingue sur le marché par sa performance exceptionnelle et son empêchement des câbles d'obstruer les aérations.
Avantages
- Facilité d'installation en hauteur
- Absence de modifications de câblage lors de l'ajout d'un autre rack de serveur
Propriétés du système Starline Track Busway
- Coût total de possession inférieur: Suppression des tableaux de distribution, les longues conduites, les longs chemins de câbles et les coûts importants d’installation et de maintenance.
- Flexibilité: Adaptable aux besoins : nombre et type de prises, disjoncteurs, lignes d’entrée, suivi de la consommation électrique, etc. Permet de développer, reconfigurer ou relocaliser les opérations très facilement.
- Fiabilité: Dispose d’un mode de raccordement exclusif (fixation par rotation). Lorsque ces boîtiers sont pivotés de 90 degrés dans la barre de puissance, ce mécanisme garantit un raccordement constant et fiable, qui évite les coupures de courant.
Barre de puissance de 40-60 A
Réorganiser les raccordements électriques là où vous en avez besoin
Éliminer le besoin d’une structure de fixation supplémentaire
Le connecteur IP50 incorpore pratiquement toutes les installations d’éclairage disponibles (à commander séparément)
Barres de puissance 60 et 100 A
Réorganiser les raccordements électriques là où vous en avez besoin
Différentes options d’alimentation électrique : par l’extrémité, le dessus ou le dessous de la barre de puissance
Unités de raccordement personnalisables fabriquées conformément aux exigences du client
Barres de puissance de 100 et 225 A
Réorganiser les raccordements électriques là où vous en avez besoin ; aucun recâblage nécessaire
Unités de raccordement personnalisables fabriquées conformément aux exigences du client
Les barres omnibus brevetées en cuivre et en forme de U assurent un raccordement électrique fiable et continu
Accessoires à valeur ajoutée et de mesure intégrés en option

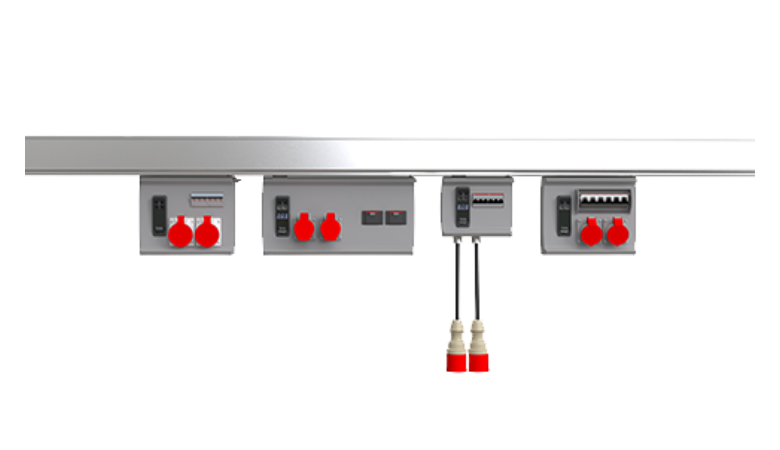

Barres de puissance de 250, 400, 630, 800, 1000 et 1200 A
Réorganiser les raccordements électriques là où vous en avez besoin ; aucun recâblage ni de nouveau câble nécessaire
Installation facile et très peu voire aucun entretien nécessaire
Unités de raccordement personnalisables fabriquées conformément aux exigences du client
Les barres omnibus brevetées en cuivre et en forme de U assurent un raccordement électrique fiable et continu
Accessoires à valeur ajoutée et de mesure intégrés en option
