Énergie électrique : Surveillance efficace pour une gestion durable

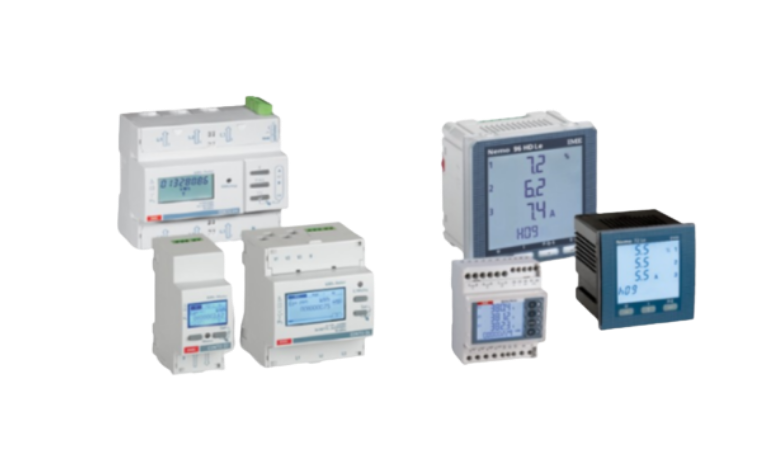

Protection du climat et gestion de l’énergie pour les PME en Suisse
La protection du climat est un enjeu central pour la politique et les entreprises en Suisse. L’objectif de neutralité climatique pose de nouveaux défis, en particulier pour les petites et moyennes entreprises (PME). Les processus et les technologies doivent être examinés et rendus plus efficaces. Des aspects tels que l’économie circulaire, la préservation des ressources et l’utilisation de matériaux durables gagnent en importance. Un facteur clé est la gestion de l’énergie : il s’agit de rendre les consommations d’énergie transparentes, d’identifier les potentiels d’économie et d’optimiser de manière ciblée l’utilisation de l’énergie.
Solutions pour la mesure, la surveillance et la protection des installations électriques

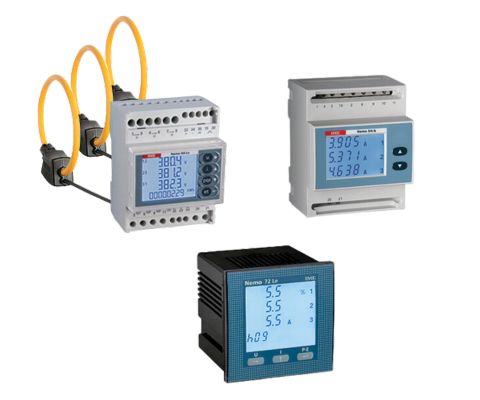

Centrales de mesures NEMO
Les centrales de mesures composant la gamme IME permettent la surveillance, le contrôle et la gestion de toute installation électrique monophasée ou triphasée sur réseau BT et MT.
Trois familles composent l'offre standard :
- La série Nemo 72 au format encastré 72 x 72
- La série Nemo 96 au format encastré 96 x 96
- La série Nemo D4 au format modulaire

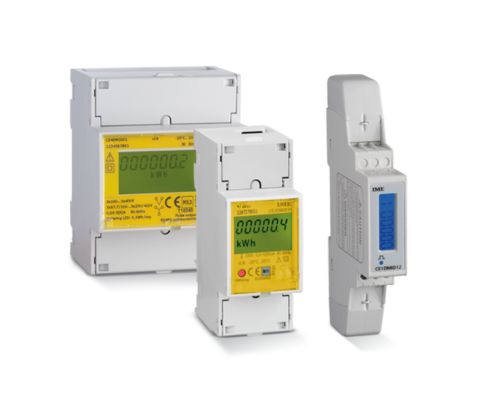

Compteurs d'énergie CONTO
IME propose une famille de compteurs d'énergie offrant à l'utilisateur un éventail de solutions aux problèmes de mesure et de consommation d'énergie électrique. La gamme est composée de modèles pour réseaux monophasés ou triphasés, équilibrés ou non équilibrés, soit en entrée directe ou raccordés sur des transformateurs de courant/tension. La présence d'une sortie émettrice d'impulsions, d'une sortie JBUS-MODBUS, M-BUS ou d'une sortie Ethernet facilite l'interface avec des systèmes de collecte de données centralisées.
Deux familles composent l'offre standard :
- La série modulaire au format 1, 2, 4 ou 6 modules
- La série encastrée au format 72 x 72 et 96 x 96

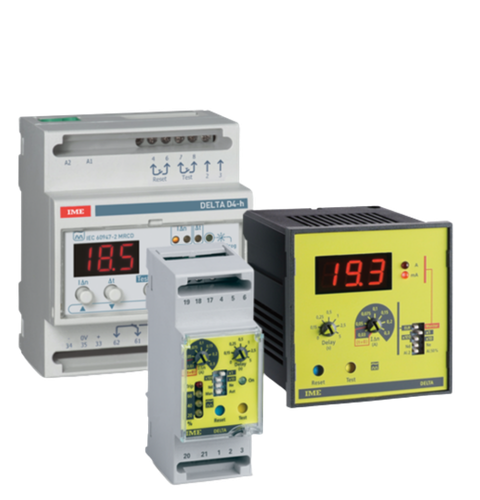

Relais de protection et de mesure DELTA
- La gamme de relais différentiels DELTA (modulaires et encastrés) combinés aux transformateurs toroïdaux DEL a pour objectif la protection des personnes et des biens, tout en assurant la continuité du service de l’installation.
- Les relais de mesure tension ou courant peuvent être utilisés pour les tensions DC et AC ou pour les courants DC et AC. Le raccordement s'effectue directement ou au moyen de transformateurs de courant ou de tension.
- De plus, l'IME propose des relais à valeur limite pour les réseaux triphasés (surveillance triphasée) qui surveillent la défaillance de phase, l'asymétrie et la séquence de phase.
- En outre, des relais d'isolement sont proposés pour la mesure de la résistance d'isolement. Il y a ici deux applications : d'une part, le relais d'isolement à usage industriel et, d'autre part, à usage hospitalier (exigences pour les transformateurs d'isolement pour l'alimentation des locaux médicaux EN/IEC 61558-2-15).

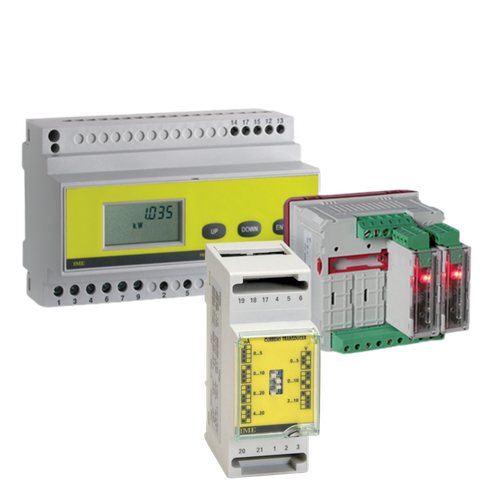

Transducteurs de mesure TEMA
Les transducteurs de mesure TEMA sont adaptés au montage sur rail DIN. Ils convertissent les grandeurs d'entrée (courant alternatif, tension alternative, courant continu, tension continue) ou les valeurs mesurées calculées qui en sont dérivées (puissance P, Q, S, Hz, etc.) en sorties analogiques proportionnelles. Souvent, les sorties analogiques sont ensuite transmises à des automates programmables (PLC) ou peuvent être affichées sur site sous forme numérique ou analogique.
- Le raccordement s'effectue directement ou au moyen de transformateurs de courant ou de tension.
- Le design industriel promet compacité, précision, fiabilité et compatibilité électromagnétique.
- Sans aucune limitation fonctionnelle, les appareils peuvent être utilisés dans les conditions industrielles les plus sévères.

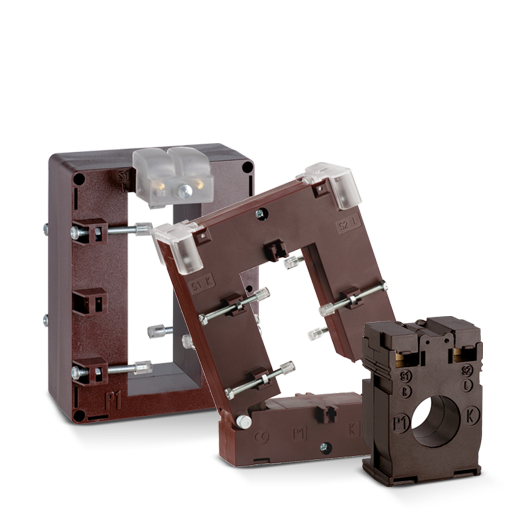

Transformateurs de mesure
Les transformateurs composant la gamme IME délivrent au secondaire un courant proportionnel au courant primaire (1 A ou 5 A) et sont adapté au calibre de l'appareil associé.
- L'offre IME permet la mesure de courant allant de 1 à 8000 A.
- Des transformateurs de courant sont nécessaires pour transformer des courants alternatifs élevés en un courant galvanique isolé de 5 A ou 1 A DC.
- Il existe une équivalence de phase et une proportionnalité entre les courants primaires et secondaires.
Produits complémentaires
Indicateurs analogiques
Indicateurs numériques
Transformateurs de courant à transducteur intégré
